产品介绍

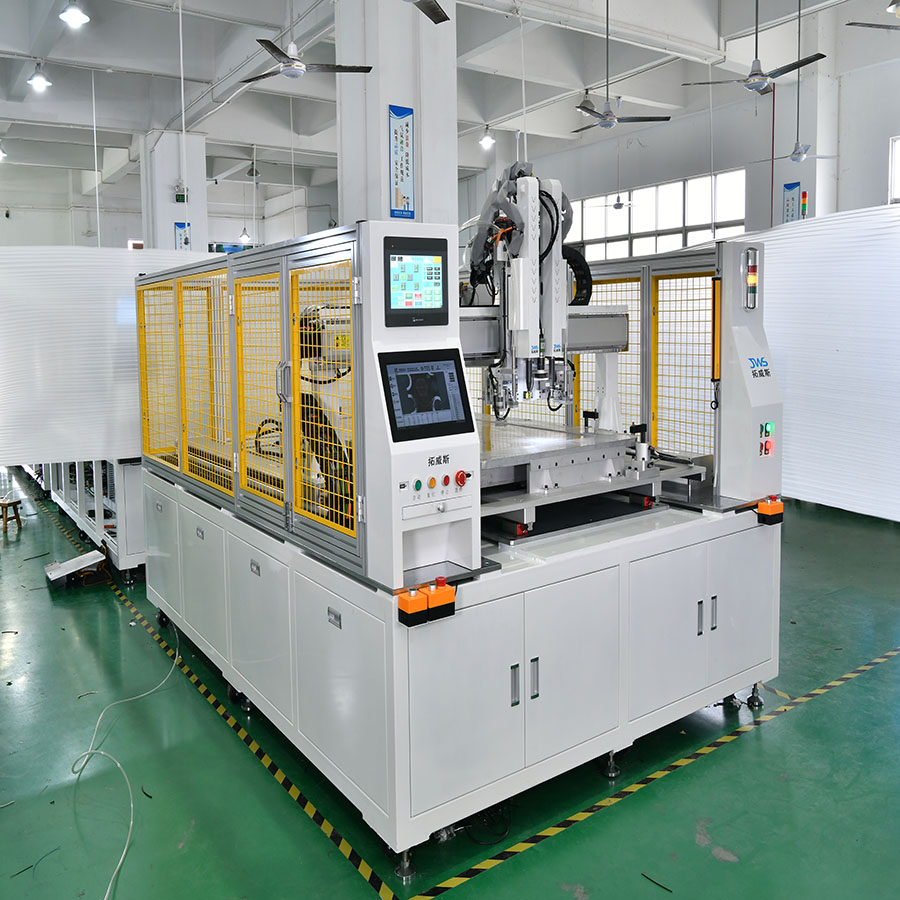

TO-350 大型全自动拉铆螺母装配设备是针对——电动汽车托盘及周边、汽车轻量化配件、动车、航天航空、军工、储能散热模块、家居骨架产品等薄壁产品的安装拉铆螺母而研发，设备采用CCD视觉系统引导伺服丝杆执行模组对产品安装孔进行精确定位后，将拉铆螺母自动安装到产品上，安装过程中实时监控安装力矩、安装行程与安装高度，安装完成后将安装数据生成表格记录存档（可对接客户MES系统）。
优点：
1. 自主螺母自动供料系统、智能、高效、轻便
2. 安装深度、安装拉力、安装行程实时显示并储存并能连接MES系统安装数据储存追溯。
3. 自主安装轴解决边沿安装问题(选配)
4. 搭载CCD视觉系统对产品孔位精准定位、对六角孔平行面精准定位。
5.适用于圆螺母、六角螺母、通孔、非通孔进行安装。
8.可根据客户不同使用场景定制
设备应用：
设备广泛应用于电动汽车托盘及周边、汽车轻量化配件、动车、航天航空、军工、储能散热模块、家居骨架产品等应用领域
机器参数
机器构造 | 机器毛重： | 约720KG |
外形尺寸： | 约:高1850*长1200*宽1200 | |
电源： | AC 230V 50HZ | |
功率： | 2300W | |
环境温度： | -20~+40度 | |
机架： | 方通焊接机架，铝合金机架 | |
制说明 | 主机程序控制 | PLC+PC |
人机交互界面 | 触摸屏 | |
程式输入 | 直接坐标输入或电脑连接 | |
通讯 | 串口RS232C,电脑通讯软件 | |
速度与精度 | 定位精度 | X,Y:+/-0.02mm Z: +/-0.1mm |
运行速度 | 400mm/sec(X-Y) | |
送螺螺套设备 | 拓威斯自主 | 拓威斯自主研发设计 |
适用范围 | X锁付范围： | 800mm可根据客户产品订制 |
Y锁付范围： | 600mm可根据客户产品订制 | |
Z轴锁付范围: | 150mm可根据客户产品订制 | |
检测项目 | 螺套滑牙检测 | 有 |
螺套漏锁检测 | 有 | |
螺套深度监测 | 有 | |
螺套安装力矩监测 | 有 | |
装配不良品的处理 | 报警灯和蜂鸣器提示 |
