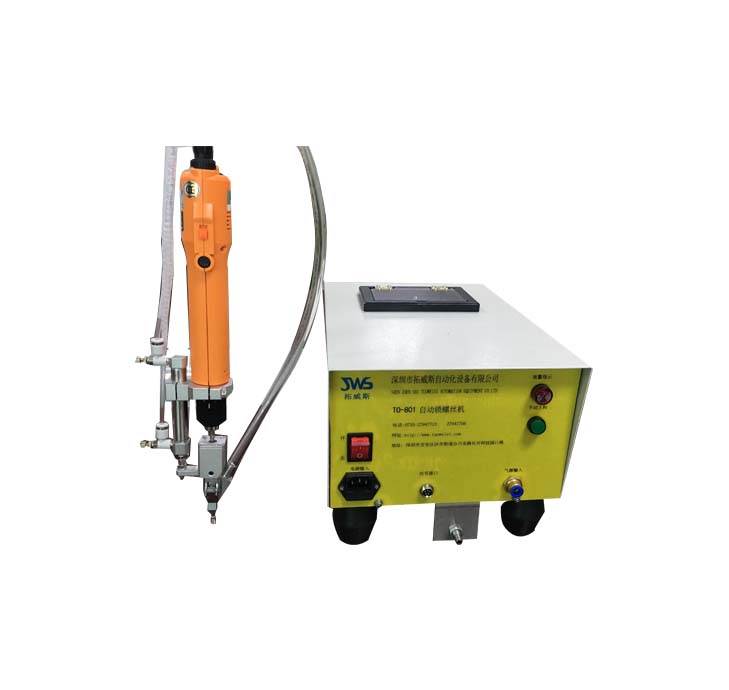

TO-801推拉式锁螺丝机

  • 拓威斯推拉式手动自动锁螺丝机最大的优点就是可以锁弧面,靠边,深孔等产品。适用范围广,操作简易。通过吹气方式将螺丝送到批头,然后通后气缸把螺丝推送到起子头部,工人对位方便,跟普通锁螺丝几乎一样,容易上手。只需将螺丝对准待锁位置轻轻往下一压,便可完成锁付。效率提高一倍以上,可以省掉一个人工。.
  • 咨询热线:18718047931
  • 产品详情

  • 联系我们

产品介绍

undefined


(一)推拉式锁螺丝机组成

主要由两部分组成:

1、由送料系统将螺丝排序并通过分配器分配螺丝,管道将螺丝送到爪夹,再通过气缸自动送到起子头部。

2、由电动或气动起子将螺丝锁入产品中的锁付系统。

相对于一手拿螺丝、一手拿电批或气批的锁螺丝动作,自动送锁螺丝机可以解放一只手出来,只需一只手提起起子对准螺丝孔位锁螺丝即可。当锁完一颗螺丝后也只需提起起子对准下一个螺丝孔位锁螺丝,机器会自动在提起起子的瞬间将一个螺丝输送到起子下,等待锁下一粒螺丝,如此重复。

推拉式手动锁螺丝机

                                                 推拉式手动锁螺丝机

(二)推拉式锁螺丝机工作原理

TO-801型手持式自动锁螺丝机需要外接气管,通过送料系统、分配系统、锁付系统三部分完成螺丝锁付。所有动作完成均由设备本身程控.本机各系统部件均需要按照实际螺丝规格、待锁付位置的角度和尺寸等实际情况定制,均为非标准化部件。

TO-801采用涡轮方式上料将螺丝排序到振动导轨上,并输送到螺丝分配系统,通过分配系统分配螺丝并通过气管压力将螺丝送到锁嘴,由电动或气动起子将螺丝锁入产品。


(三)推拉式锁螺丝机视频

                                              推拉式锁螺丝机视频


(四)推拉式锁螺丝机的优点

1、方便,打螺丝时可以腾出的一只手来扶持待锁产品,如是小件产品还可以省掉一个定位治具(也叫夹具)。

2、快捷,因为它完全省去了手移动、抓取螺丝、移动、螺丝对准起子等动作,完全没有等待时间,只需对准螺丝孔位锁螺丝即可。

3、干净,由于省去了手取螺丝的动作,作业区域不会掉螺丝。更干净。

4、稳定,采用原装进口元器件,精加工,性能稳定,更加耐用。

5、简单,由于螺丝自动推送到起子头部。跟普通的锁螺丝一样方便对位。新手也可熟练作业,长期作业不会累。


(五)推拉式锁螺丝机性能

TO-801型推拉式手持式自动锁螺丝机,它完全颠覆了传统手持式锁螺丝机的工作原理,抛弃了振动盘及推料器,发扬了传统自动锁螺丝机的优点,并克服了所有缺点,使得自动锁螺丝机更轻便、安全、稳定、快捷、低噪音、低能耗。

1、 电批套做得相当小,不再会妨碍工人操作视线。

2、 电批套重量相当轻,工人在操作时不会有笨重的感觉。

3、 噪音低于65分贝。

4、 不使用振动盘,所以螺丝没有振动,不会掉色。

5、 重量只有9公斤左右,搬运相当方便。

6、 缺料智能报警功能(声光提醒)。


(六)手持式锁螺丝机加工范围:

1、适用螺丝范围:M1-M6。

2、使用的螺丝头花型如:一字、十字、三角、梅花、内六角、H头等。

3、使用的螺丝表面处理方式如:电镍、煲黑、镀彩锌、镀白锌、镀铜等。

4、使用的螺丝材料如:铁、铜、不锈钢等。

5、锁螺丝产品的材料如:塑胶、铁、铝等。

6、手持式锁螺丝机广泛应用于各个行业,例如手机、硬盘、键盘、玩具、LCD/LED模组、通讯设备、电器、玩具、汽车配件等电子加工厂组装。


(七)手持式锁螺丝机对螺丝和产品的要求

1、螺丝:一般要求螺丝总长(对角线长度)要比螺丝帽的直径大1.2倍以上(特殊螺丝要看具体尺寸)。

手持式自动锁螺丝机螺丝要求

2、产品:几乎没有要求(像弧面,沉孔,靠边等情况都可以锁付)


(八)手持式锁螺丝机参数

1、 产品结构:本产品包括主机、电批套两部分组成。

2、 技术参数

⑴  螺丝兜容积:M2X6 5000PCS

⑵  效率:50-70PCS/MIN(视螺丝长短)

⑶  电源:220V  50HZ

⑷  出螺钉速度:0.5秒/颗

⑸  功率:30W

⑹  气压:2-3KGF/C㎡

⑺  重量:9KG

⑻  外形:370*250*190MM

⑼  噪音:低于65分贝

⑽  输送距离:1-4米

⑾  输送方式:吹气式






推拉式锁螺丝机,外露式锁螺丝机
