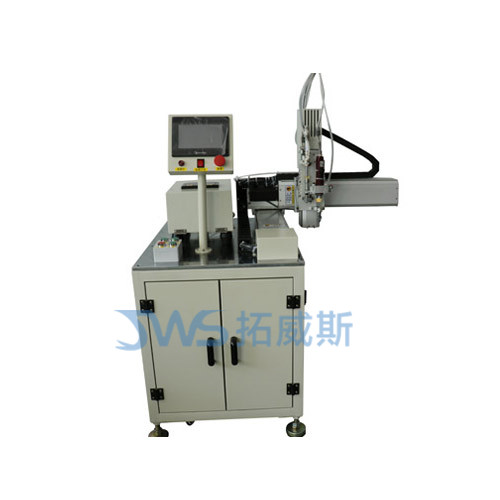

TO-805在线式坐标锁螺丝机

  • 产品简介:在线式自动锁螺丝机,跟流水线无缝对接,实现无人化操作。一般分为在线式多轴锁螺丝机和在线式坐标式锁螺丝机。
  • 咨询热线:18718047931
  • 产品详情

  • 联系我们

产品介绍

undefined


▲(一)在线式自动锁螺丝机介绍

在线式自动锁螺丝机一般来说就是配合流水线使用,达到无人化操作。

    通过跟流水线配合,实现产品的流入和流出、在线式自动锁螺丝机实现送螺钉、锁螺钉、检测、剔除不良品工作。达到真正的无人化操作。



在线式自动锁螺丝机

▲(二)在线式自动锁螺丝机优点

1. 通用性强。体积小,可配合产线作业,更换产品方便。

2. 效率高。几把电批同时工作,可代替多名工人;比如装4把电批桌上型自动锁螺丝机,一次锁4颗螺丝连续锁付,机器一次可同时锁付几个产品。Z轴电批个数可根据客户要求定制。

3. Y轴可以根据需要做成双工位(即双Y轴),操作者可以交替上下料。

4. 降低工人的劳动强度。传统的手工放置螺丝和对准螺丝头部需要占用大量的工作时间和精力。

5. 自动化程度高。操作简单,员工讯速掌握操作和调试。一个工人可同时管理几台机器。节省人工。

6. 扭力精确。调节方便,保证锁紧质量。

7. 与吸气式相比,吹气式螺丝直接输送到批嘴。省去了来回取螺丝的时间,效率更高。更稳定。


▲(三)在线式自动锁螺丝机视频



▲(四)在线式自动锁螺丝机性能及参数


机器构造机器毛重:约100KG
外形尺寸:高730*长783*宽693(根据客户产品大小)
电源:AC 220V 50HZ
功率:300W
环境温度:-20~40度
机架:钢板台面,铝合金机架
控制说明人机界面触摸屏
程式输入直接坐标示教输入
主机程序控制欧姆龙PLC
通讯串口RS232C,电脑通讯软件
速度与精度定位精度X,Y:+/-0.02mm
Z: +/-0.02mm
运行速度500mm/sec(X-Y)
送螺钉机自动送钉机放在工作台上台下都可以
自动送钉机数量按照锁螺丝的多少配备,一台机可送2颗螺丝
螺丝批奇力速电批奇力速电批(扭力根据客户产品配置)
Z轴电批个数1-4把电批。
适用范围XY锁付范围:根据客户产品定制。
Z轴锁付范围:根据客户产品定制。
检测项目:螺丝滑牙检测
螺丝漏锁检测
螺丝漏送检测
锁紧不良品的处理报警灯和蜂鸣器提示



▲(五)在线式自动锁螺丝机组成及设计说明

(1) 结构组成:主要由螺丝自动输送系统、X-Y-Z移动平台、锁螺丝机构及电气控制系统组成。

(2) 更换产品:可以直接更换治具,相应程序调出来就可以生产。

(3) 锁付一颗螺丝的时间在1.2s左右。(视螺丝长短略有差异)。

(4) 锁付螺钉为:提供的样板自动螺钉,允许来料尺寸公差在±0.2mm。

(5) 锁付产品为:根据客户提供的产品样品。

(6) 治具:根据产品设计,要求定位精确及更换简单方便。

(7) 设备使用过程中不得损伤产品(如产品变形、划伤、外观损伤等)。

(8) 可靠性、稳定性:设备在产品质量合格的前提下,能每天连续稳定工作,故障率低,适应大规模生产的需要;


▲(六)在线式自动锁螺丝机与传统电批比较


类型在线式自动锁螺丝机传统电批优点


undefined

机器根据设定好的坐标自动锁螺丝
效率1.2秒锁1次,1次锁2颗螺丝2秒锁1颗效率高
可减少员工1人作业多人作业可节省2-3人
劳动强度机器自动对位需要手取螺丝,移动,放到起子头上,再对准孔位锁螺丝劳动强度低



▲(七)在线式自动锁螺丝机的优势


采用滚珠丝杆+直线导轨传动 精度高,长时间运行稳定。
采用伺服驱动不存在步进电机的失步,运行速度更高。
采用PLC控制专门开发的锁螺丝控制系统,操作人性化。
坐标点输入方便智能化输入,坐标点输入非常简单。
售后保障所有办事处都是厂家设立,不是当地代理经销。所以更专注,更专业,服务更及时。



▲(八)订购说明

1、产品螺丝确定:跟深圳总部或相应区域9个办事处取得联系(点击查看联系方式:广州办,中山办,苏州办,宁波办,温州办,厦门办,青岛办,成都办,天津办)。确认产品和螺丝是否可行。免费上门考察,试机。

2、方案价格确定:提供报价、方案或同类产品案例。

3、签定合同:签定合同,提供螺丝样品500颗,产品样品10-20个,调试测试机器使用。


▲(九)成功案例



双批双Y轴锁螺丝机

双批双Y轴锁螺丝机



适用行业

undefined


在线式自动锁螺丝机一般适合产品单一大批量生产的产品,应用于电磁炉,电水壶,小家电等等。


在线式自动锁螺丝机,在线式自动打螺丝机,在线式自动拧螺丝机
