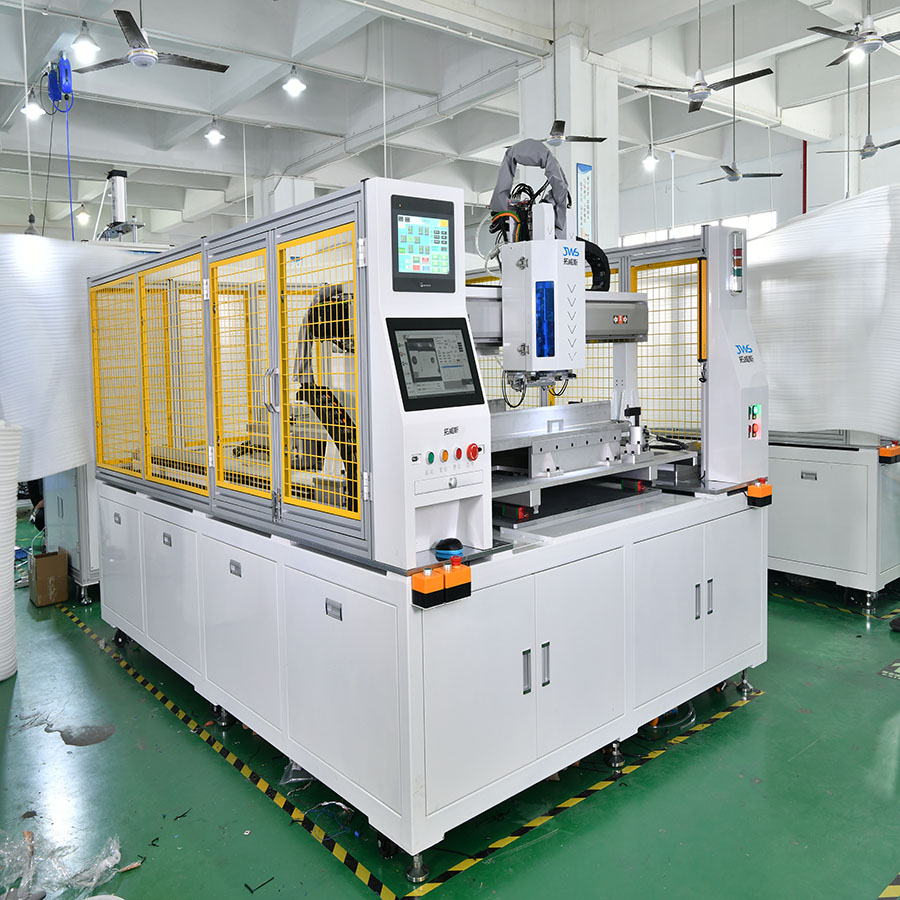

TO-320单枪单Y轴大型全自动拧牙套机
产品介绍
TO-320 单枪单Y轴大型全自动螺套装配设备是针——电动汽车托盘及周边、汽车轻量化配件、动车、航天航空、军工、储能散热模块、等应用领域产品需要装配钢丝螺套或自攻螺套而研发，针对一般产品由工业级编程数控PLC系统引导伺服丝杆执行模组对产品安装孔进行精确定位后（也可搭载CCD视觉系统引导伺服丝杆执行模组对产品安装孔进行精确定位），将自动供螺套供料系统供过来的螺套自动安装到产品上，再通过公司自主研发的高精度螺套（也叫牙套、钢丝牙套）拧紧系统，实现安装过程中对安装力矩与安装高度的监控，而且能够实现将安装完成后的数据生成表格记录存档（也可上传到客户MES系统）。
优点：
1. 自主牙套自动供料系统、智能、高效、轻便
2. 安装深度可检测，安装扭力实时显示储存。
3. 自主安装轴解决边沿安装问题(选配)
4. 自主实现全规格牙套远端供料解决方案、解决大型产品安装效率低的问题
5. 可搭载CCD视觉系统对产品精准定位并能连接MES系统安装数据储存追溯
6. 可针对不同使用场景匹配点胶、点油、断尾、通止规检测等
7.适用于钢丝牙套、自攻牙套、间隙牙套、军标及非标牙套
8.可根据客户不同使用场景定制
设备应用：
设备广泛应用于电动汽车托盘及周边、汽车轻量化配件、动车、航天航空、军工、储能散热模块、等应用领域
机器参数
机器构造 | 机器毛重： | 约720KG |
外形尺寸： | 约:高1650*长3400*宽2300 | |
电源： | AC 230V 50HZ | |
功率： | 2300W | |
环境温度： | -20~+40度 | |
机架： | 方通焊接机架，铝合金围栏 | |
制说明 | 主机程序控制 | PLC+PC |
人机交互界面 | 触摸屏 | |
程式输入 | 直接坐标输入或电脑连接 | |
通讯 | 串口RS232C,电脑通讯软件 | |
速度与精度 | 定位精度 | X,Y:+/-0.02mm Z: +/-0.1mm |
运行速度 | 400mm/sec(X-Y) | |
送螺螺套设备 | 拓威斯自主 | 拓威斯自主研发设计 |
适用范围 | X锁付范围： | 1400mm可根据客户产品订制 |
Y锁付范围： | 2100mm可根据客户产品订制 | |
Z轴锁付范围: | 150mm可根据客户产品订制 | |
检测项目 | 螺套滑牙检测 | 有 |
螺套漏锁检测 | 有 | |
螺套深度监测 | 有 | |
螺套安装力矩监测 | 有 | |
装配不良品的处理 | 报警灯和蜂鸣器提示 |
